NGW型行星齒輪減速器

淄博博機動力設備有限公司
手機:13805334649
地址:山東省淄博市博山區中心路西首
電話:0533-4182754
網址:www.guajizu.cn

產品展示

ZY系列硬齒面齒輪減速機

產品詳細介紹

ZY系列硬齒面齒輪減速機

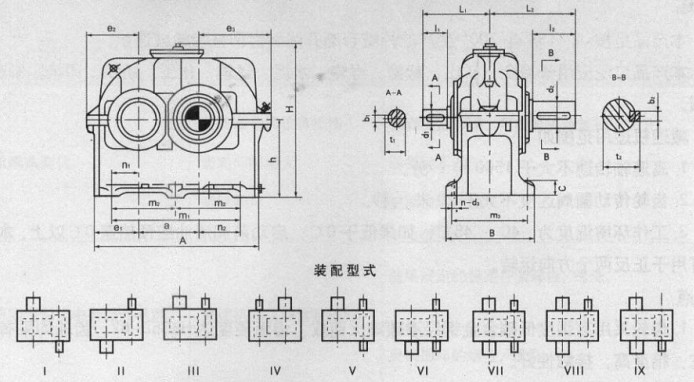

ZDY型外形及安裝尺寸

ZDY	A	B	H	a	i=1.25-2.8					i=3.15-4.5					i=5-5.6
ZDY	A	B	H	a	d1 (m6)	l1	L1	b1	t1	d1 (m6)	l1	L1	b1	t1	d1 (m6)	l1	L1	b1	t1
80	235	150	210	80	28	42	112	8	31	24	36	106	8	27	19	28	98	6	21.5
100	290	175	260	100	42	82	167	12	45	28	42	127	8	31	22	36	121	6	24.5
125	355	195	330	125	48	82	182	14	51.5	38	58	158	10	41	28	42	142	8	31
160	445	245	403	160	65	105	225	18	69	48	82	202	14	51.5	38	58	178	10	41
200	545	310	507	200	80	130	275	22	85	60	105	250	18	64	48	82	227	14	51.5
250	680	370	662	250	100	165	340	28	106	80	130	305	22	85	60	105	280	18	64
280	755	450	722	280	110	165	385	28	116	85	130	350	22	90	65	105	325	18	69
315	840	500	770	315	130	200	445	32	137	95	130	375	25	100	75	105	350	20	79.5
355	930	550	930	355	140	200	470	36	148	100	165	435	28	106	90	130	400	25	95
400	1040	605	982	400	150	200	485	36	158	110	165	450	28	116	95	130	415	25	100
450	1150	645	1090	450	160	240	545	40	169	120	165	470	32	127	100	165	470	28	106
500	1290	710	1270	500	180	240	580	45	190	130	200	540	32	137	120	165	505	32	127
560	1440	780	1360	560	200	280	660	45	210	150	200	580	36	158	130	200	580	32	137

ZDY	d2 (m6)	l2	L2	b2	t2	C	m1	m2	m3	n1	n2	e1	e2	e3	h	地腳螺栓孔		重量 (kgf)	潤滑油量 (1)
ZDY	d2 (m6)	l2	L2	b2	t2	C	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	重量 (kgf)	潤滑油量 (1)
80	32	58	128	10	35	18	180	-	120	40	60	67.5	81	101	100	12	4	14	0.9
100	48	82	167	14	51.5	22	225	-	140	52.5	72.5	85	102	122	125	15	4	35	1.6
125	55	82	182	16	59	25	290	-	160	65	100	97.5	119	155	160	15	4	76	3.2
160	70	105	225	20	74.5	32	355	-	200	73	122	118	141	190	200	18.5	4	115	6.5
200	90	130	275	25	95	40	425	-	255	80	145	140	169	235	250	24	4	228	12.5
250	110	165	340	28	116	50	550	275	305	110	190	175	214	295	315	28	6	400	23
280	130	200	420	32	137	50	620	310	380	120	220	187.5	228	328	355	28	6	540	36
315	140	200	445	36	148	63	700	350	420	137.5	247.5	207.5	254	364	400	35	6	800	45
355	150	200	470	36	158	63	770	385	470	142.5	272.5	222.5	269	397	450	35	6	870	70
400	160	240	525	40	169	80	850	425	510	150	300	245	304	454	500	42	6	1640	90
450	170	240	545	40	179	80	950	475	550	165	335	265	331	501	560	42	6	2100	125
500	190	280	620	45	200	100	1080	540	640	190	390	295	418	618	630	42	6	3100	180
560	240	330	790	56	252	100	1200	600	680	205	435	325	432	662	710	48	6	3730	250

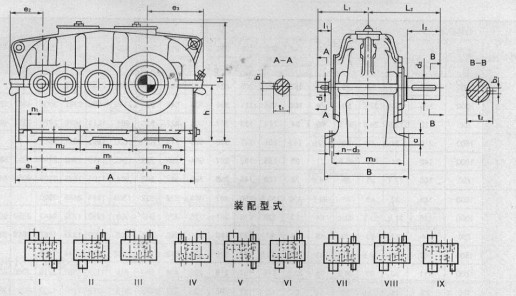

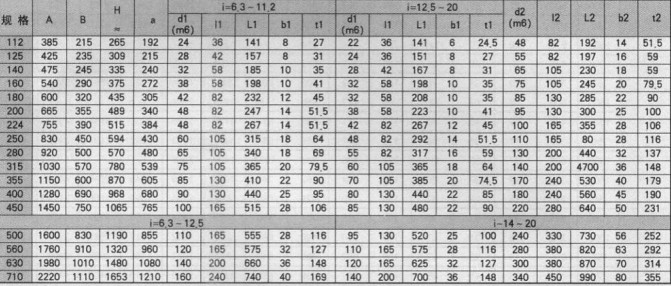

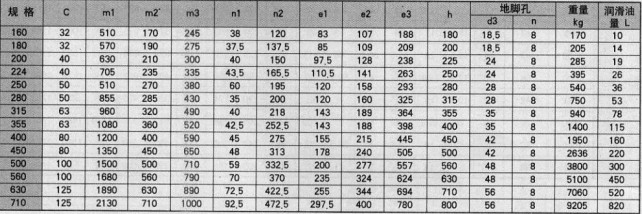

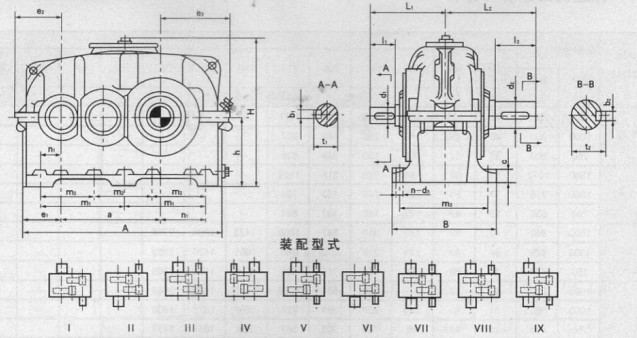

ZLY型外形及安裝尺寸

ZSY型外形及安裝尺寸

ZFY硬齒面減速機,ZFY硬齒面圓柱齒輪減速機包括：ZFY180,ZFY200,ZFY224,ZFY250,ZFY280,ZFY315,ZFY355,ZFY400,ZFY450, ZFY500,ZFY560,ZFY630,ZFY710,ZFY800。

ZFY硬齒面減速機應用范圍

(1)輸入轉速一般n、≤1500r／min ZFY減速機，ZFY硬齒面減速機，ZFY減速器

(2)可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。

　　(3)齒輪傳動圓周速度不大于20米／秒。

　　(4)工作環境—40～50℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速器可用于正反兩個方向運轉。　　

ZFY減速機，ZFY減速器特點　　

(1)齒輪均采用優質合金鋼經滲碳、淬火、而成，齒面硬度達HRC54—62．

(2)中心距，公稱傳動比等主要參數均經優化設計，主要零、部件互換性好。

(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪音低。

(4)一般采用油池潤，自然冷卻，當熱功率不能滿足時，可采用循環油潤滑或風扇，冷卻盤管冷卻。

　　硬齒面減速器，硬齒面齒輪減速機主要包括平行軸系列和垂直軸系列，平行軸減速器是按國家標準(GBl9004—88))生產，產品經優化設計，具有國際八十年代先進水平，它主要包括ZDY(單級)、ZLY(兩級),ZSY(三級)和ZFY(四級)四大系列，垂直軸減速器是按國家標準(JB/T9002—1999)生產，用于輸入軸與輸出軸呈垂直方向布置的傳動裝置，它主要包括DBY、DCY和DFY三大系列。

ZFYK減速機，ZFYK硬齒面減速機，ZFYK減速器特點　　

(1)齒輪均采用優質合金鋼經滲碳、淬火、而成，齒面硬度達HRC54—62．

(2)中心距，公稱傳動比等主要參數均經優化設計，主要零、部件互換性好。

(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪音低。

(4)一般采用油池潤，自然冷卻，當熱功率不能滿足時，可采用循環油潤滑或風扇，冷卻盤管冷卻。

表示方法示例

標記方法

轉向規定：配置逆止器的減速機只允許單向運轉，轉向規定為：面對輸出軸，輸出軸順時針運轉為“S”，逆時針運轉為“N”。

減速器外形及安裝尺寸

規格	A	B	C	i=112～280 i=315～500						d2	l2	E	E1	e1	e2	e3
規格	A	B	C	d1	l1	d1	l1	d1	l1	d2	l2	E	E1	e1	e2	e3
180	665	320	32	16k6	30	14k6	30	-	-	85m6	140	395	63	85	109	209
200	745	355	40	19k6	35	16k6	30	-	-	90m6	160	440	70	97.5	128	238
225	840	390	40	22k6	35	19k6	35	-	-	100m6	180	497	80	110.5	141	263
250	930	450	50	24 k6	40	22k6	35	-	-	110n6	180	555	90	120	158	293
280	1025	500	50	28m6	50	24k5	40	-	-	130n6	210	620	100	120	160	325
320	1160	570	63	32m6	60	28m6	50	-	-	140n6	240	705	112	140	189	364
i=100～160 i=180～250 i=280～500
360	1280	600	63	38m6	60	32m6	60	28m6	50	170n6	270	790	125	140	188	398
400	1420	690	80	42m6	70	38m6	60	32m6	60	180n6	310	880	140	155	215	445
450	1610	750	80	48m6	80	42m6	70	38m6	60	210n6	350	995	160	175	240	505
i=100～160 i=180～250 i=280～500
500	1790	830	100	48m6	80	42m6	70	38m6	60	240n6	400	1110	180	200	277	557
560	2010	910	100	60m6	105	55m6	90	48m6	80	270n6	450	1240	200	235	324	624
630	2260	1030	125	65m6	105	60m6	105	48m6	80	300n6	500	1400	225	255	344	694
710	2540	1160	125	75m6	120	65m6	105	55m6	90	340n6	550	1570	250	295	400	780
800	2850	1320	160	80m6	140	70m6	120	65m6	105	390n6	650	1760	280	335	448	868

規格	G1	G2	h1	h2	H	m1	m2	m3	n1	n2	n-φd3	平均重量kg	潤滑油量*）L
180	145	155	137	200	415	570	190	275	47.5	137.5	8-φ18	205	16
200	160	170	155	225	462	630	210	300	57.5	150	8-φ24	290	21
225	170	190	170	250	511	705	235	335	67.5	165	8-φ24	400	29
250	190	215	190	280	570	810	270	380	60	195	8-φ28	550	40
280	210	240	215	315	644	855	285	430	85	200	8-φ28	760	58
320	230	270	243	355	719	960	320	490	100	215	8-φ34	1100	82
360	255	290	275	400	806	1080	360	520	100	250	8-φ34	1450	140
400	290	320	310	450	906	1200	400	590	110	275	8-φ40	2000	185
450	320	360	340	500	1006	1350	450	650	130	310	8-φ40	2700	260
500	355	400	380	560	1121	1500	500	710	145	335	8-φ48	3900	360
560	400	440	430	630	1261	1680	560	790	165	370	8-φ48	5200	530
630	450	500	485	710	1406	1890	630	890	185	450	8-φ54	7300	570
710	500	560	550	800	1581	2130	710	1000	205	470	8-φ54	11000	900
800	575	645	620	900	1783	2400	800	1140	225	530	8-φ62	14000	1200

*)潤滑油量只是參考值，加油時加至油標中心線
減速機承載能力

公稱傳動比i	公稱轉速r/min		規格
	公稱轉速r/min		180	200	225	250	280	320	360	400	450	500	560	630	710	800
	輸入n1**)	輸出n2	180	200	225	250	280	320	360	400	450	500	560	630	710	800
	輸入n1**)	輸出n2	公稱輸入功率P1KW*）
100	1500	15	-	-	-	-	-	-	99	130	190	290	400	540	780	1100
	1000	10	-	-	-	-	-	-	66	87	125	195	265	360	520	750
	750	7.5	-	-	-	-	-	-	50	65	95	145	205	270	400	560
112	1500	13.4	9.2	15	21	29	40	59	88	115	170	255	360	480	690	990
	1000	8.9	6.1	10	14	20	27	40	59	78	115	170	240	320	470	670
	750	6.7	4.6	7.54	11	15	20	29	44	59	85	130	185	245	355	510
125	1500	12	9.2	12	18.5	26	36	52	81	105	150	230	320	430	610	890
	1000	8	6.1	8	12.5	17.5	24	35	54	70	100	155	215	285	410	590
	750	6	4.6	9	9.3	13	18	26.5	41	53	75	115	165	215	310	440
140	1500	10.7	8.4	11	16.5	23	32	46	72	92	135	205	290	380	550	800
	1000	7.1	5.63	7.3	11	16	21.5	31	48	61	90	135	195	255	370	530
	750	5.4	4.2	5.5	8.3	12	16	23	36	46	68	105	145	190	288	400
160	1500	9.4	7.5	9.6	14.5	20	28	41	64	81	120	180	255	340	490	710
	1000	6.3	5	6.4	9.7	15	18.5	27.5	43	54	80	120	170	225	330	470
	750	4.7	3.8	4.8	7.6	10	14	21	32	41	60	92	130	170	250	360
180	1500	8.3	6.6	8.4	13	19	25	37	57	70	105	160	225	300	440	630
	1000	5.6	4.4	5.6	8.7	12.5	17	25	38	47	70	105	150	200	295	420
	750	4.2	3.3	4.2	6.5	9.5	13	18.5	29	35	53	82	115	155	220	320
200	1500	7.5	5.6	7.5	12	15.5	22	33	51	64	95	145	205	270	390	560
	1000	5	3.7	5	8	10.5	14.5	22	34	43	63	97	135	180	260	280
	750	3.8	2.8	3.8	6	8	11.5	17	26	32	48	73	105	135	200	280
224	1500	6.7	4.8	6.7	10.5	14	20	29	45	57	83	130	185	240	360	510
	1000	4.5	3.2	4.5	7	9.3	13.5	20	30	38	55	87	125	160	240	3400
	750	3.3	2.4	3.4	5.3	7	10.5	15	23	28.5	42	66	94	120	180	255
250	1500	6	4.5	6.1	9.5	12.5	17.5	26	41	51	, 73	115	165	215	320	450
	1000	4	3	4.1	6.3	8.5	12	17.5	27.5	34	49	77	110	145	215	300
	750	3	2.3	3.1	4.8	6.5	9	13	20.5	25.5	37	58	83	110	160	225
280	1500	5.4	3.9	5.3	8.2	11	15.5	23	37	46	66	100	145	195	280	400
	1000	3.6	2.6	3.5	5.6	7.5	10.5	15.5	24.5	31	44	67	97	130	185	265
	750	2.7	2	2.7	4.2	5.6	8	12	19	23	34	51	73	96	140	200
315	1500	4.8	3.5	4.7	7.5	9.5	13.5	21	32	42	59	92	130	175	250	360
	1000	3.2	2.3	3.1	5.1	6.5	9	14	21.5	28	39	61	87	115	165	240
	750	2.4	1.8	2.4	3.8	5	7	10.5	16.5	21	30	47	66	88	1258	180
355	1500	4.2	2.9	4	6.5	8.5	12	18	29	37	52	83	115	155	225	320
	1000	2.8	1.9	2.7	4.5	6	8.5	12	19.5	24.5	35	55	77	105	150	215
	750	2.1	1.5	2	3.3	4.5	6.5	9.5	14.5	18.5	26.5	42	59	78	115	160
400	1500	3.8	2.6	3.6	6	8	11	16.5	26	33	46	72	100	135	195	270
	1000	2.5	1.7	2.4	4	5.3	7.5	11	17.5	22	31	48	68	90	130	180
	750	1.9	1.3	1.8	3	4	6.5	8.3	13.5	16.5	23.5	37	52	68	99	135
450	1500	3.3	2.3	3.2	5	7	10	13.5	21.5	29	40	65	93	125	175	250
	1000	2.2	1.5	2.1	3.5	4.7	6.6	9	14.5	19.5	26.5	44	62	83	115	170
	750	1.7	1.2	1.6	2.6	3.5	5.1	6.8	11	14.5	20	33	47	63	89	125
500	1500	3	2.1	2.9	4.2	6	9.1	12	19.5	26	36	59	82	110	155	225
	1000	2	1.4	1.9	2.8	4	6.1	8	13	17.5	24	39	55	73	105	150
	750	1.5	1.1	1.5	2.1	3	4.6	6	9.6	13	18	30	42	55	79	115
